产品介绍

简介：内浮盘用于安装在液体储罐内，漂浮在液面上，并随液面上下升降的浮动顶盖。使用内浮盘覆盖在液体表面是目前公认的最理想的降低油品蒸发损耗的最经济、简单的方法。

储罐用新型组装式内浮盘
根据《石油库节能设计导则》和其它有关规范要求，轻质油罐应为浮顶罐。组装式铝质内浮盘为节能降耗产品。
根据介质特点，浮盘材质为铝质、钢质、不锈钢质。

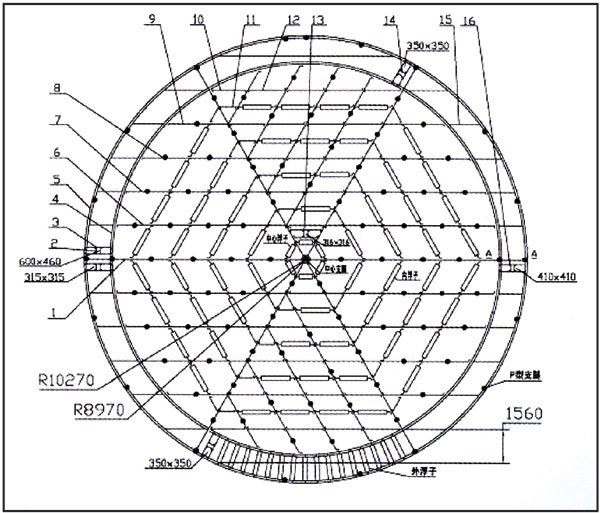

1、主梁；2、人孔短梁；3、附件长梁；4、内圈梁；5、外圈梁；6、付梁I；7、付梁II；8、付梁III；9、付梁IV；10、外横梁I；11、加强梁I；12、长横梁II；13、通气阀；14、防转短梁；15、压条固定板；16、量油孔

设计、安装遵循的规范/标准:

立式园筒形钢制焊接油罐设计规范 GB50341-2003

工业用铝及铝金热挤压型材 GB/T6892-2000

石油库设计规范 GB50074-2002

组装式内浮盘的结构特点

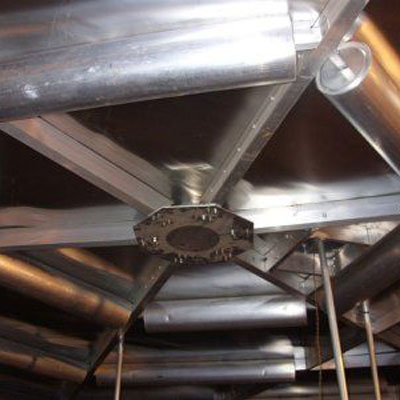

1.特有的蛛网状六边形结构

组装式内浮盘采用了特有的蛛网状六边形结构，与传统浮盘材料总量相同时，其结构强度高，稳定性好。

2.小尺寸多浮子分布，增强可靠性

浮子数量多，在浮盘上分布均匀，避免了因个别浮子泄露造成整个浮盘倾斜、卡盘现象，增强了浮盘的可靠性。采用小尺寸的浮子，使浮子与面板之间的距离小，骨架下端在液面以下，因而骨架与骨架之间分割液面，使液面形成许多小气室。小气室对运行中产生的液面波动有较好的阻尼作用，吸收运行时产生的冲击，确保运行平稳。

3.外圈浮子集中分布，保证密封运行可靠、平稳

组装式内浮盘采用了独特的浮子布置形式。其中，在外圈、沿周边密封带附近，均匀设置多个浮子，使密封带受力均匀，用于克服浮盘在运行过程中产生的密封带与罐壁之间产生的摩擦力，同时也增强了密封带附近的结构强度，从而保证了浮盘密封带的运行安全，不出现卡盘现象。

4.采用特制铝管作为浮子管

组装式内浮盘采用了特制的铝合金管，无纵向焊缝，减少了泄露的可能性。

5.节能、降耗

节能效果明显，降耗率可达98%。浮盘设计确保油气空间最小，有效地减少了介质的挥发量，降耗率达98%。使用安全，减少了污染。

6.储罐利用率高

由于油气空间小，一般低于90%，使整个结构只有300mm厚，增加了储罐空间，提高了储罐的储存利用率。

7.安装简易、迅速、维修成本低

浮盘安装用螺栓连接，无须焊接；零部件实现模具化、标准化生产，互换性好。

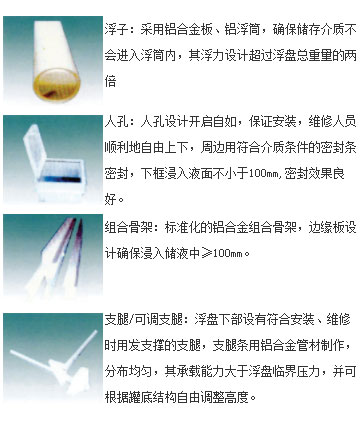

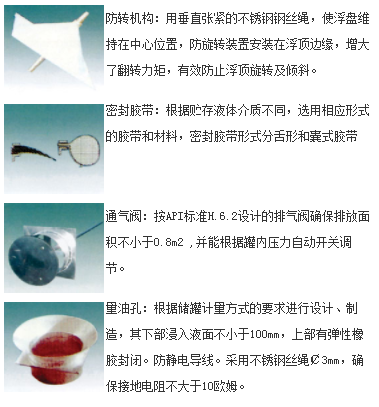

主要构件简述：
